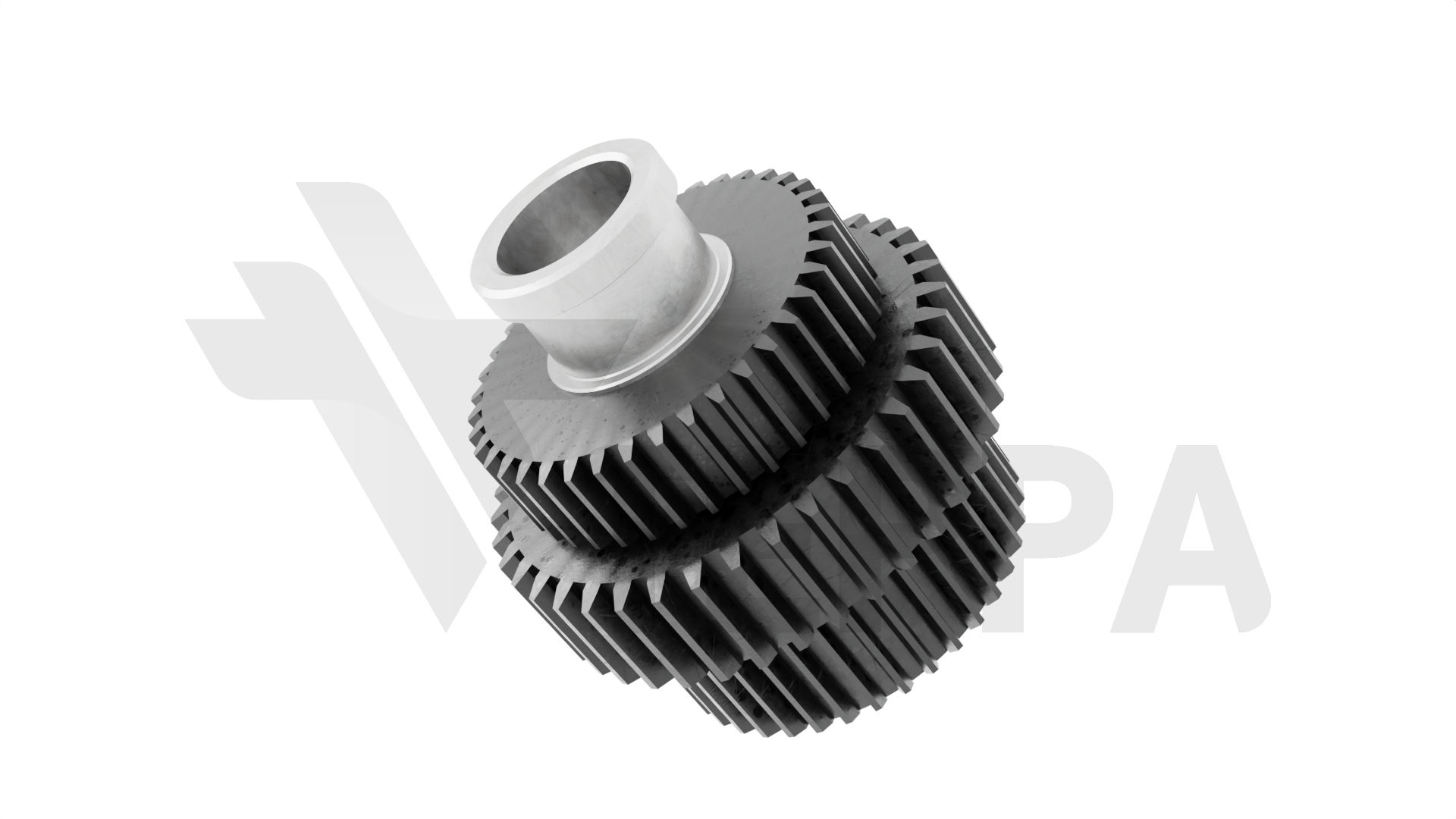

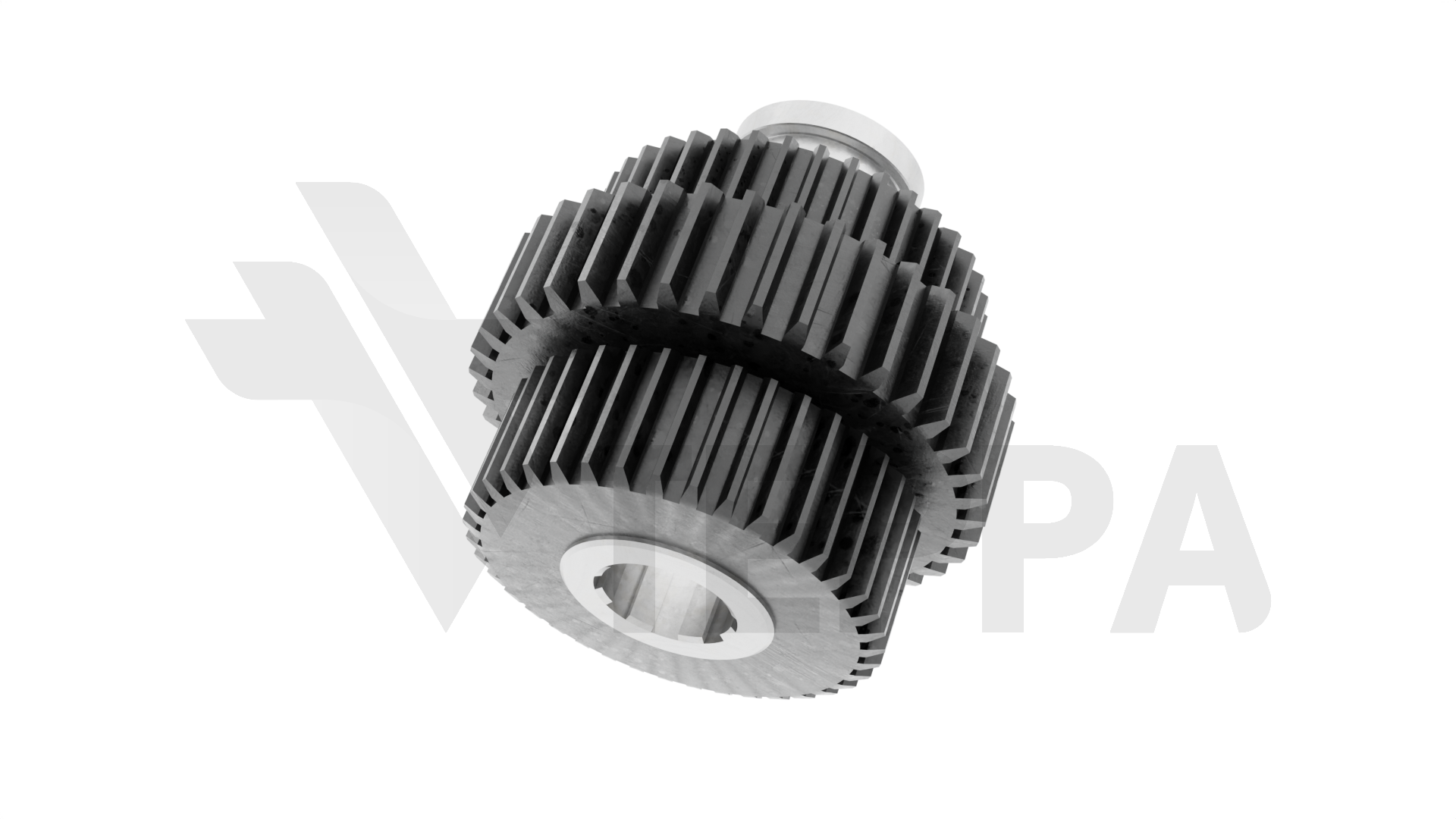

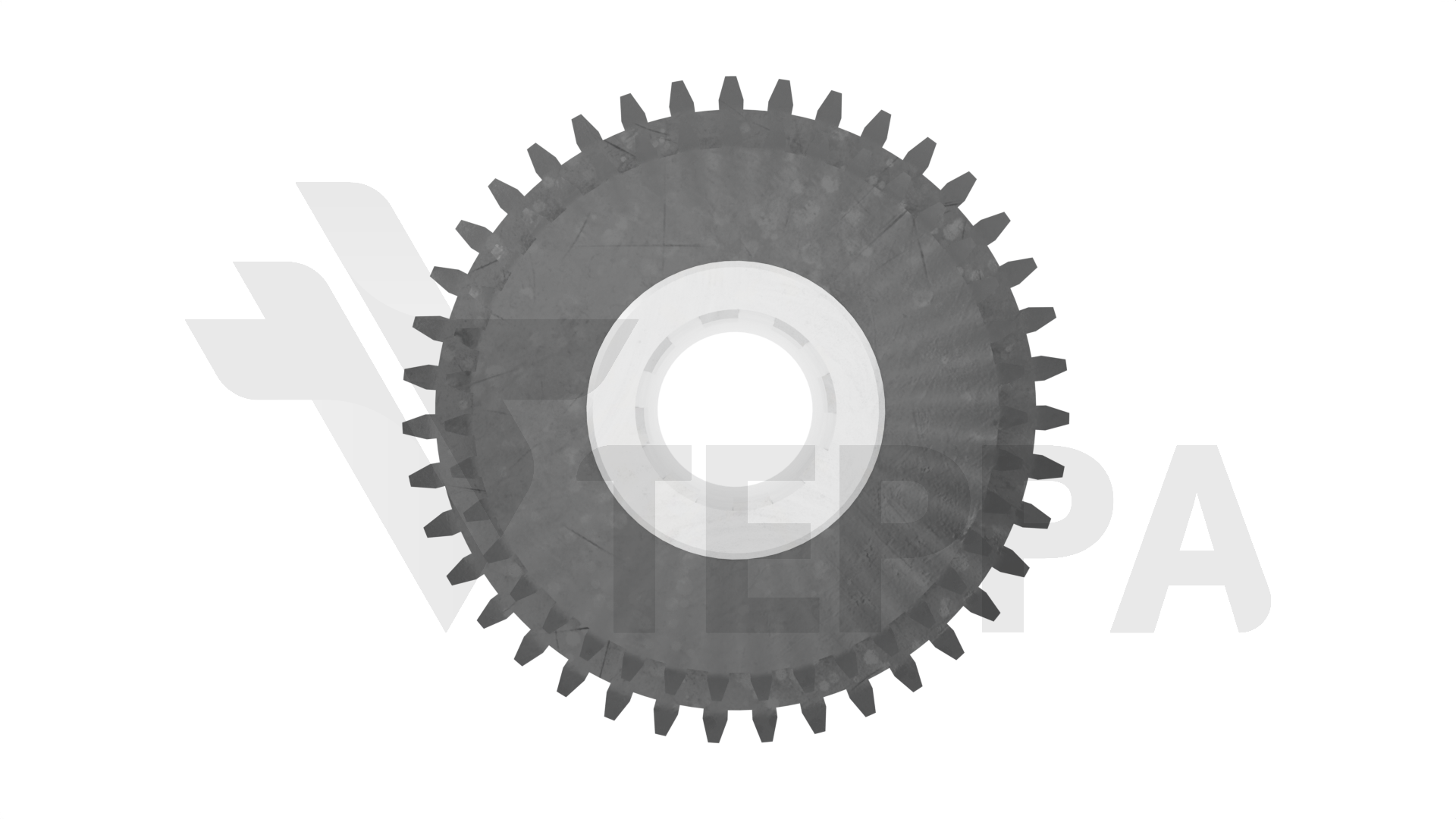

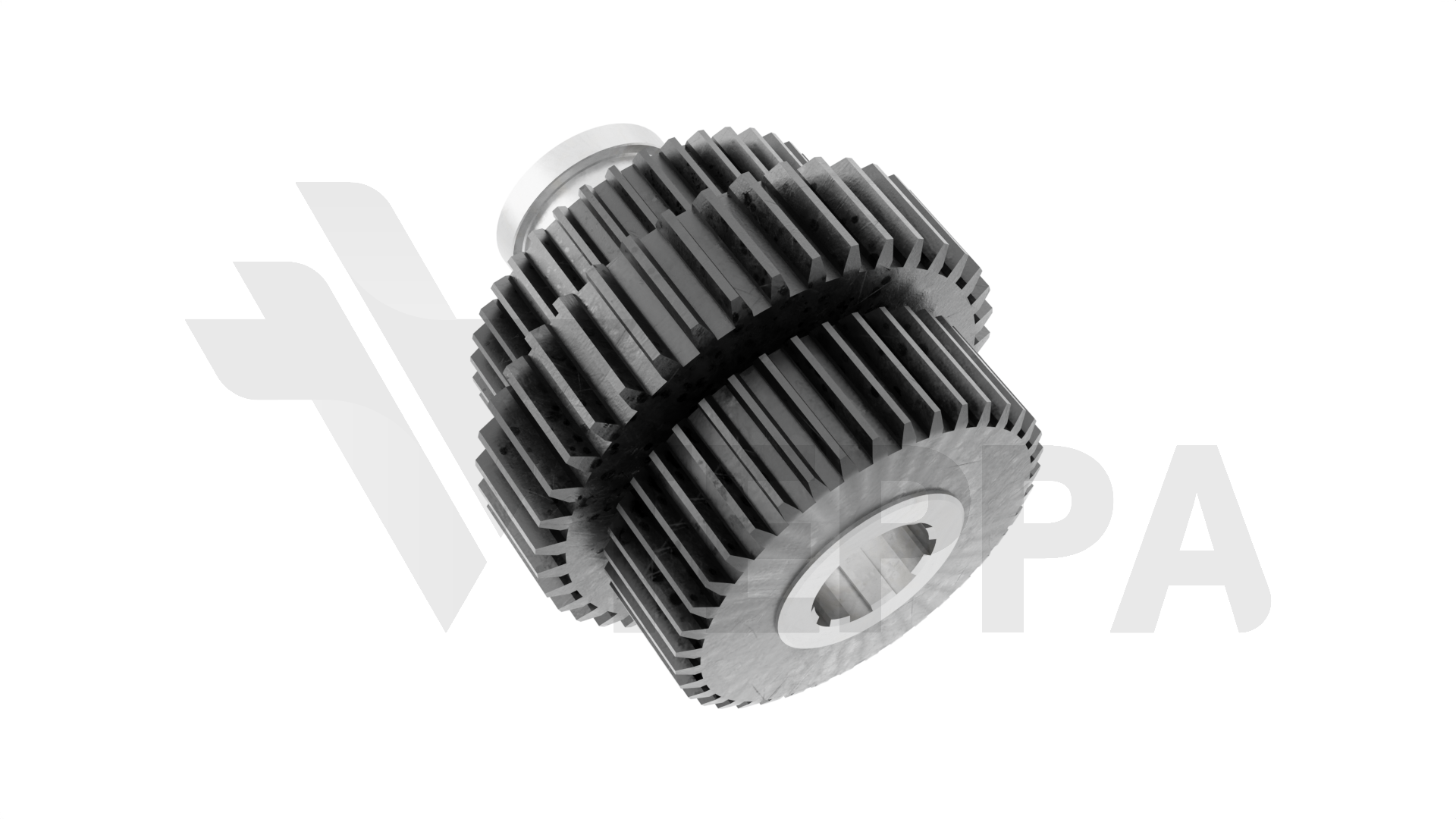

Блок шестерен 2Д1-46.012

Блок шестерен 2Д1-46.012

Ведущий узел редуктора вращателя 2Д1-46.000, обеспечивающий переключение скоростей вращения (80/160/240 об/мин) и передачу крутящего момента до 4 кН·м на шпиндель буровой установки УРБ 2А2.

Материал - Сталь 40Х (ГОСТ 4543-71)
Межосевое расстояние - 220±0.05 мм
Термообработка - Закалка HRC 45–50
Артикул - Т10794
Номер по каталогу - 2Д1-46.012
Купить

Стоимость по запросу

параметры

Характеристики:

Материал
Сталь 40Х (ГОСТ 4543-71)
Межосевое расстояние
220±0.05 мм
Термообработка
Закалка HRC 45–50
Артикул
Т10794
Номер по каталогу
2Д1-46.012

Описание:

Блок 2Д1-46.012 — сборный компонент из двух жестко зафиксированных шестерен, перемещающихся по шлицам первичного вала.

Конструктивные особенности:

  • Шестерни z=23 и z=38 (модуль 8 мм) — синхронизированы для плавного зацепления с ведомыми шестернями редуктора.

  • Шлицевая втулка — соединение с валом типа 10×102×112 мм (допуск H7/js6).

  • Фиксатор муфты — пазы для блокировки с вилкой переключения.

  • Объемная закалка стали 40Х — твердость HRC 45–50 для работы под ударными нагрузками.
