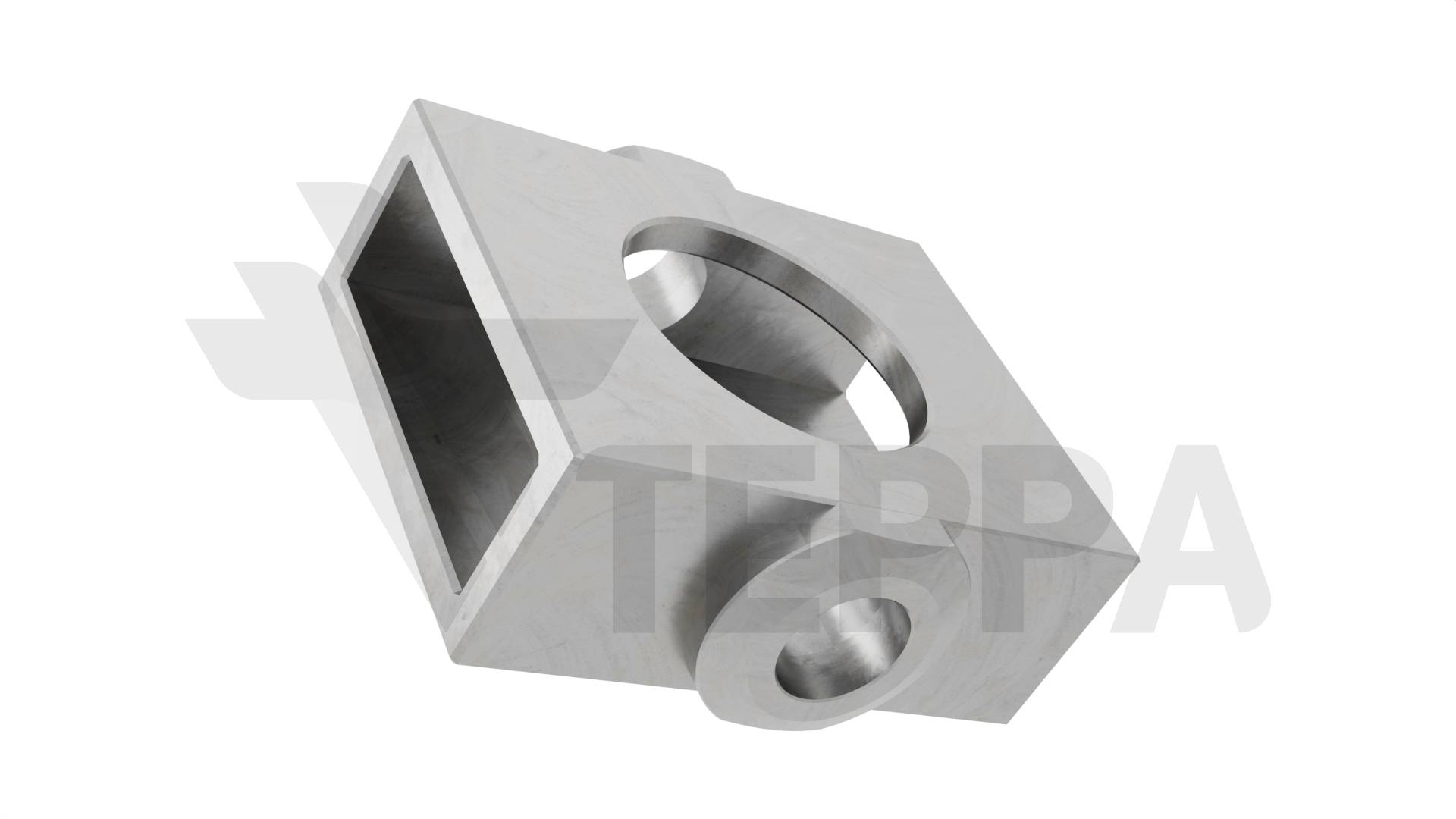

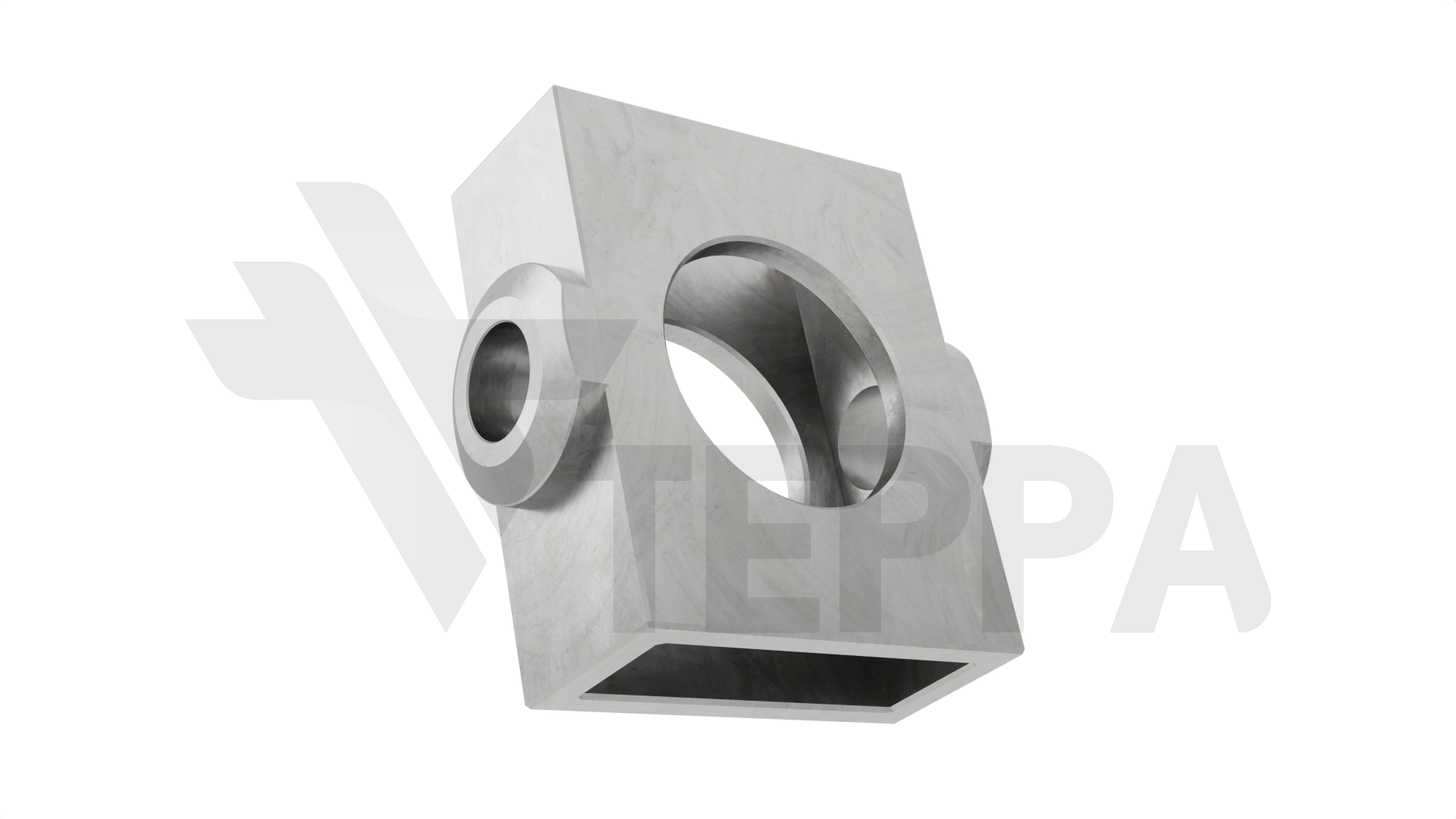

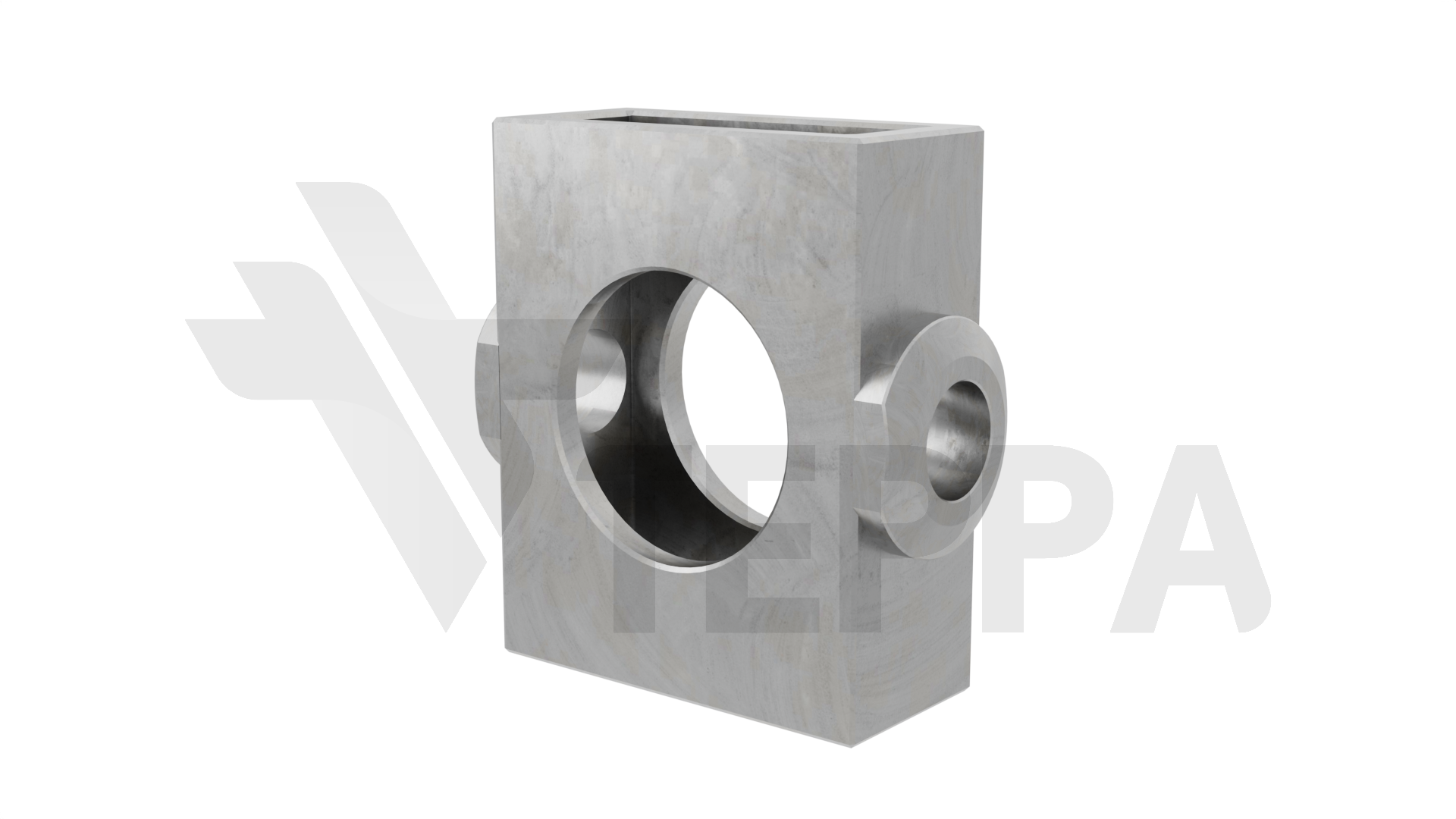

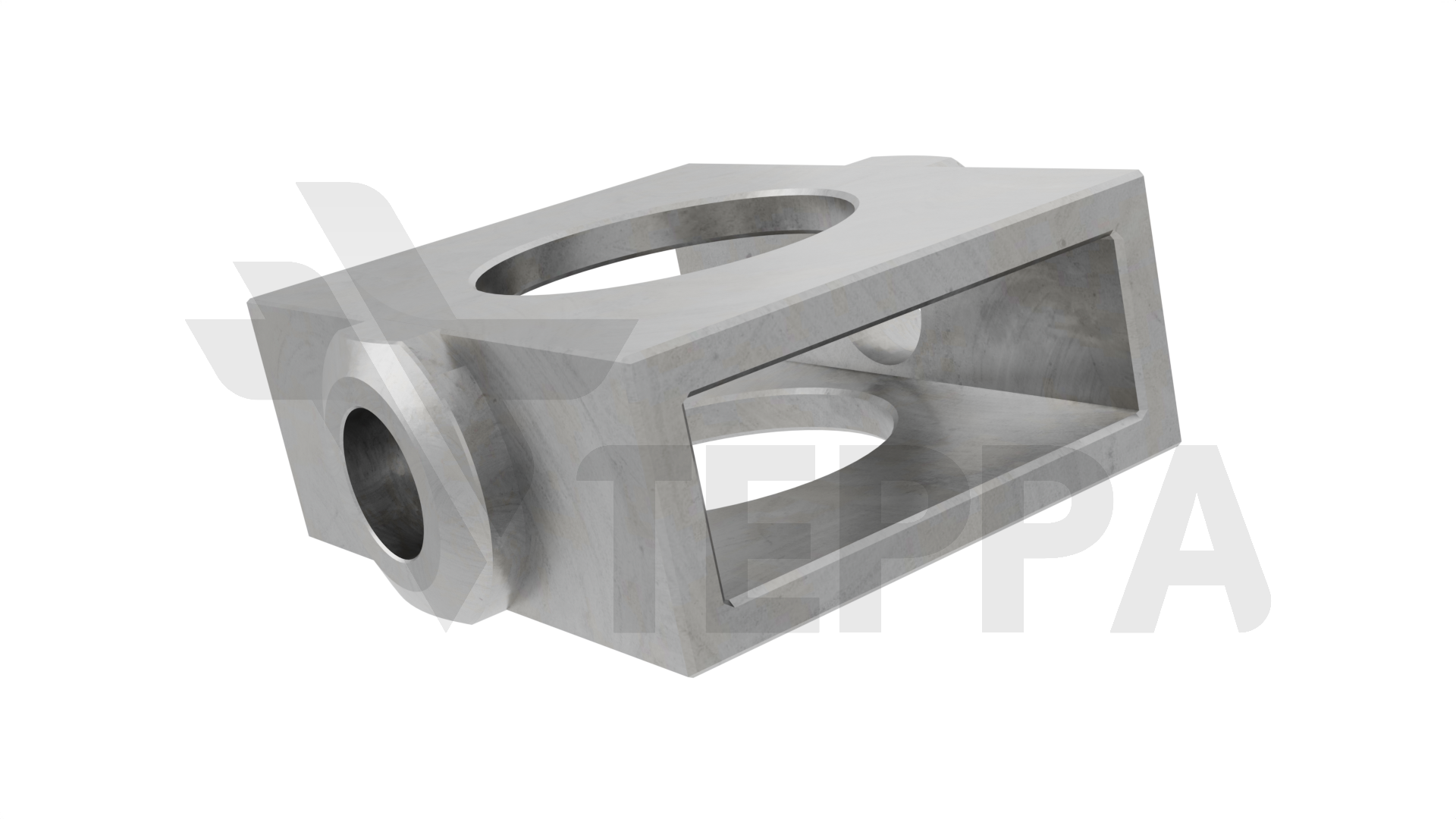

Обойма элеватора 2-33-74

Обойма элеватора 2-33-74

Несущий корпус захватного устройства 2-33В-00, обеспечивающий кинематическую связь между кулачками, прижимной крышкой и подвесом. Работает под нагрузкой до 15 кН, гарантируя соосность и синхронность работы кулачков при захвате бурильных труб.

Точки смазки - 4 канала под пресс-масленки ШР-6-01
Термообработка - Нормализация + пескоструйная очистка
Материал - Сталь 35Л (ГОСТ 977-88)
Артикул - Т10782
Номер по каталогу - 2-33-74
Купить

Стоимость по запросу

параметры

Характеристики:

Точки смазки
4 канала под пресс-масленки ШР-6-01
Термообработка
Нормализация + пескоструйная очистка
Материал
Сталь 35Л (ГОСТ 977-88)
Артикул
Т10782
Номер по каталогу
2-33-74

Описание:

Обойма 2-33-74 — литая стальная рама, объединяющая силовые и управляющие элементы элеватора УРБ 2А2.

Ключевые функции:

  • Направляющие пазы — координируют движение кулачков при захвате/освобождении трубы.

  • Монтажные платформы — для крепления прижимной крышки и осей.

  • Проушины Ø40 мм — соединение с канатом подъемного механизма (допустимая нагрузка 20 кН).

Применение:

  • Базовая несущая конструкция элеватора.

  • Замена при трещинах, деформации > 3 мм или износе посадочных гнезд > 1.5 мм.
