Базовый элемент для соединения направляющих узлов элеватора 4Т-14.000. Обеспечивает передачу нагрузок до 26 тонн при вибрации 16 м/с² и температуре от -50°C до +85°C. Предназначена для интеграции в буровые установки УРБ-4ЭМ, где критичны точность позиционирования и защита от деформации при работе с бурильными колоннами диаметром 89–146 мм.

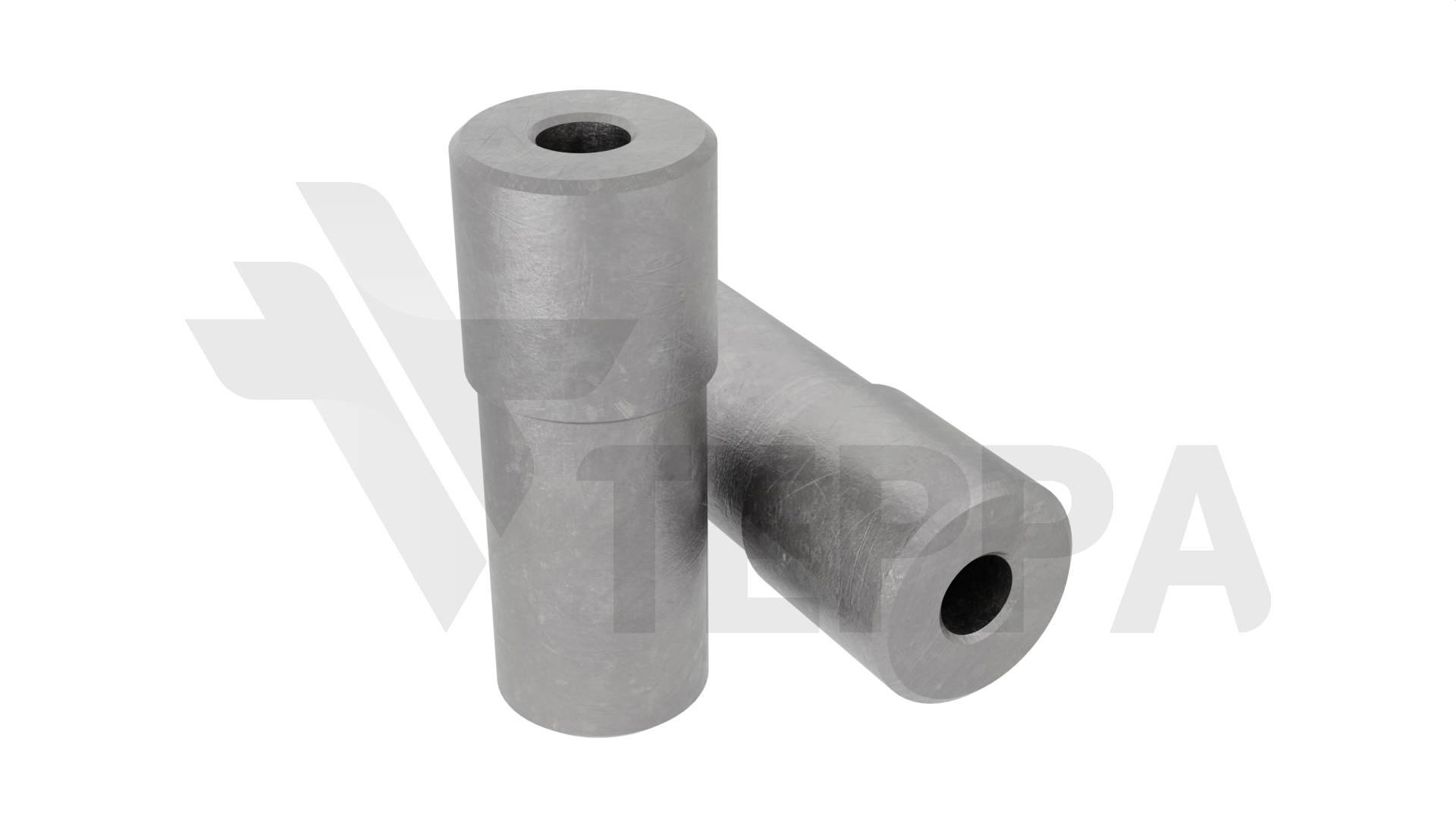

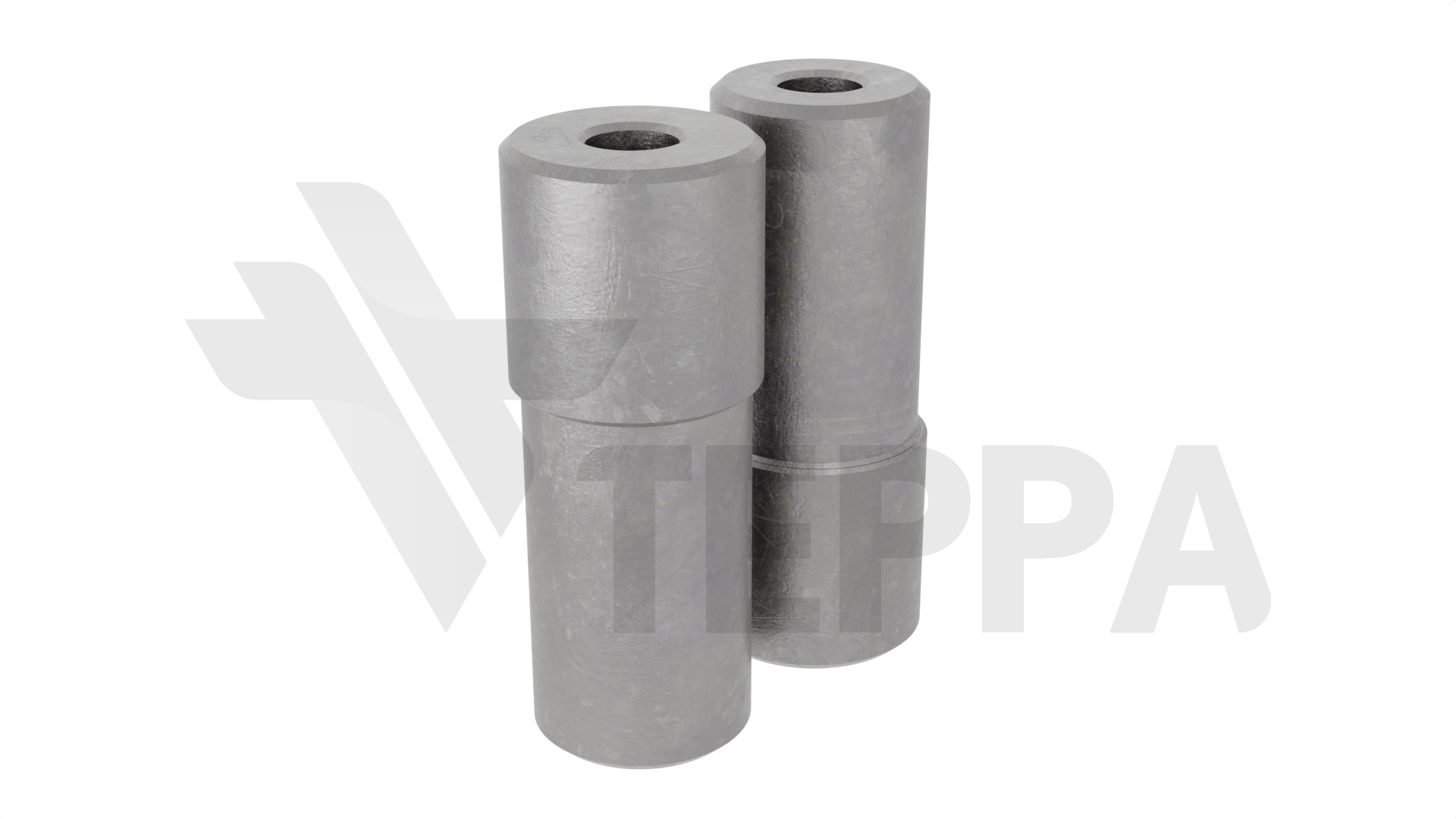

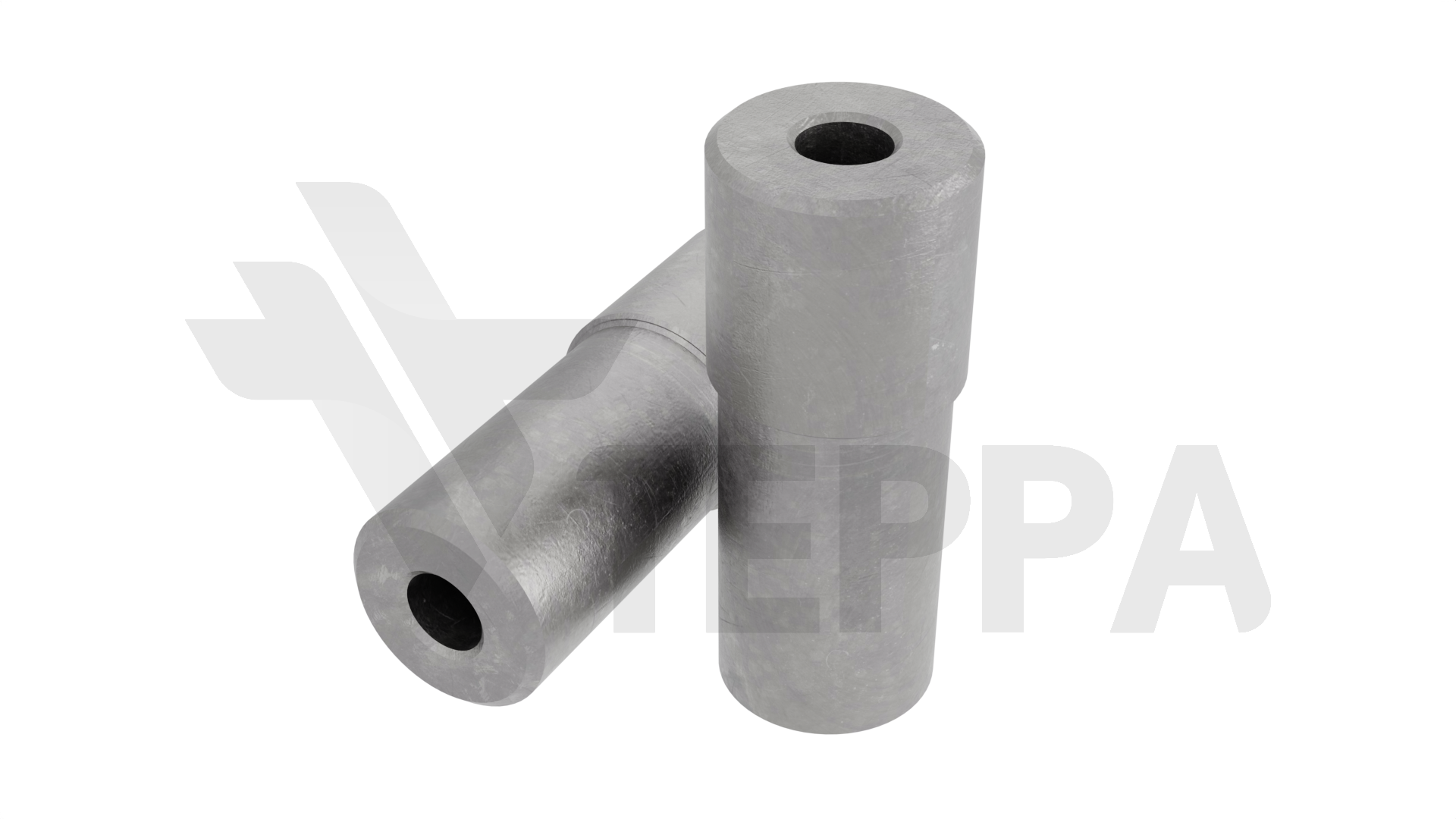

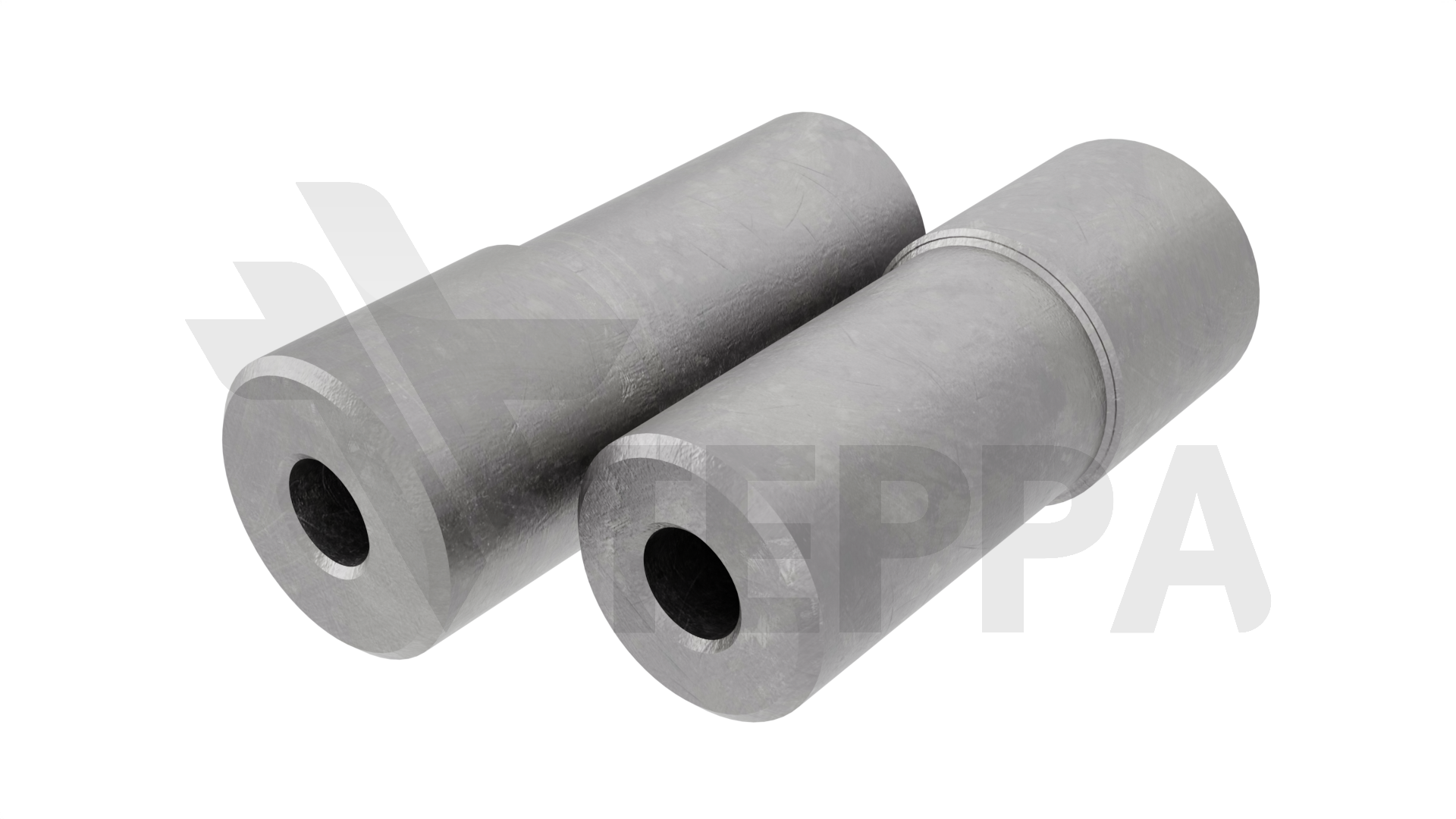

Ось 4Т-14.005 разработана для стабилизации взаимодействия между обоймой 4Т-14.100 и гидроцилиндрами ГЦ-125 в элеваторе 4Т-14.000. Особенности конструкции:
Высокопрочная сталь 40Х (ГОСТ 4543-71) — термообработка до HRC 50–54 гарантирует устойчивость к изгибающим моментам до 14 тонн·м, исключая прогиб при работе в условиях мерзлых грунтов.
Поверхностное азотирование — слой толщиной 0,3–0,5 мм повышает износостойкость на 35% по сравнению со стандартными осями, сохраняя работоспособность при недостаточной смазке.
Точная обработка посадочных поверхностей — допуск Н7/h6 обеспечивает отсутствие люфта при установке в корпус Т-14.002, минимизируя вибрацию при скорости подъема 0,6 м/с.
Применяется в буровых установках УРБ-4ЭМ для обустройства скважин глубиной до 2500 м. Рекомендована для замены при увеличении люфта свыше 0,12 мм — предотвращает повреждение смежных узлов за счет равномерного распределения нагрузки.
