Классификация пневмоударного инструмента по давлению

Выбор пневмоударного инструмента — это всегда поиск баланса между производительностью (энергией удара) и затратами на генерацию сжатого воздуха. Ошибка на этапе подбора оборудования — например, попытка подключить инструмент высокого давления к стандартной заводской магистрали — приводит не только к падению КПД, но и к ускоренному износу компрессоров, а также создает прямые угрозы безопасности оператора.

В этой статье мы проведем технический разбор классификации пневмоударного инструмента по рабочему давлению, опираясь на реальные условия эксплуатации и нормативную базу РФ.

Классификация по рабочему давлению

Рабочее давление — это ключевой параметр, определяющий конструкцию инструмента, требования к компрессорной станции и область применения. В инженерной практике принято деление на три основные группы.

Низкое давление (до 7 бар)

Инструмент этой категории встречается реже в тяжелой промышленности, но незаменим при выполнении деликатных операций.

• Конструкция: облегченные корпуса, часто выполненные из композитов или легких сплавов. Механизмы рассчитаны на высокую частоту ударов при малой единичной энергии удара (Дж).
• Экономика: главное преимущество — снижение энергопотребления. Для работы не требуются мощные дожимные компрессоры, нагрузка на пневмосеть минимальна.

Применение:

• Авиастроение и точное машиностроение (клепальные молотки).
• Зачистные работы (скалеры, зубила для снятия окалины или краски), где важно не повредить основной металл.
• Работы в условиях ограниченного пространства, где невозможно разместить мощные магистрали.

Среднее давление (от 7 до 15 бар)

Это «золотой стандарт» общепромышленного и строительного пневмоинструмента.

• Особенности и компрессоры: инструмент этой группы (отбойные молотки, бетоноломы, пневмодрели ударного действия) обладает оптимальным соотношением веса и мощности.
• Совместимость: идеально подходит для стандартных винтовых и поршневых компрессоров, используемых на строительных площадках и заводских линиях.

Применение:

• Дорожные работы (разрушение асфальта).
• Строительство и демонтаж (разрушение кирпичной кладки, легкого бетона).
• Бурение скважин на воду.
• Горнодобывающая промышленность (бурение шпуров в породах средней крепости).

Важно для инженера:  При проектировании линии под среднее давление необходимо учитывать падение давления в рукавах. Если на выходе из ресивера компрессора 7 бар, то на входе в инструмент (через 50 метров шланга) может остаться менее 5 бар, что снизит энергию удара на 20-30%.

Высокое давление (свыше 15 бар)

Инструмент для решения экстремальных задач. Сюда относятся тяжелые погружные пневмоударники (DTH) и мощные бетоноломы, работающие при давлении 12, 20 и даже 25 бар.

• Мощность: высокое давление позволяет кратно увеличить энергию единичного удара без существенного увеличения габаритов инструмента.
• Требования к оборудованию: требуются специализированные компрессоры высокого давления или бустеры. Особые требования предъявляются к прочности рукавов и соединительной арматуры (камлоки, фитинги).
• Применение: бурение глубоких скважин, разрушение особо прочных материалов (гранит, армированный высокомарочный бетон), проходка тоннелей.

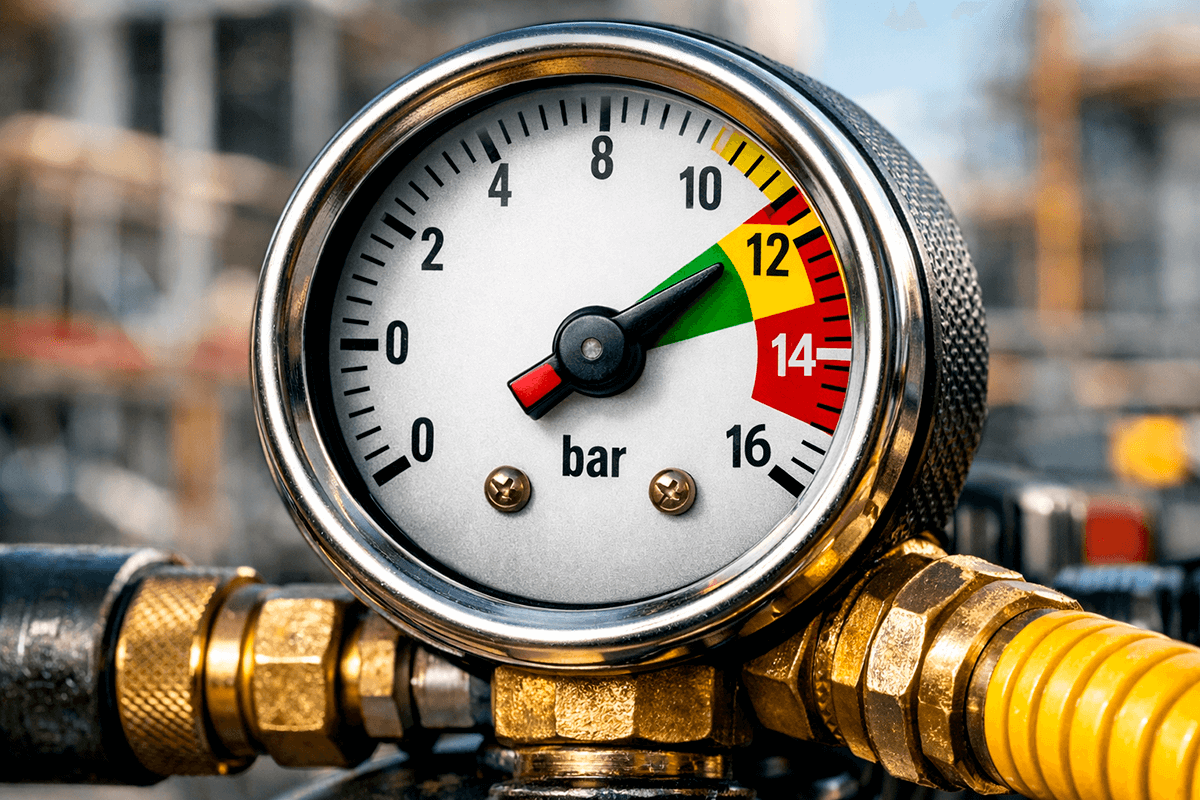

Контроль давления на выходе из компрессора критически важен для сохранения КПД.

Сводная таблица сравнения:

Различия в конструкции и безопасности

Повышение рабочего давления неизбежно влечет за собой ужесточение требований к конструкции инструмента и технике безопасности.

1. Материаловедение: инструмент высокого давления изготавливается из легированных сталей с повышенной износостойкостью. Стенки цилиндров толще, уплотнительные элементы (манжеты, кольца) выполняются из материалов, устойчивых к высоким температурам и агрессивному воздействию масла.
2. Виброзащита: чем выше давление и энергия удара, тем выше вибрационная нагрузка на оператора. Современные модели высокого и среднего давления обязаны оснащаться демпфирующими рукоятками и системами гашения вибрации, чтобы соответствовать санитарным нормам.

Требования к оборудованию и нормам РФ

Эксплуатация пневмоударного инструмента в России жестко регламентирована. Игнорирование этих норм — прямой путь к штрафам от трудовой инспекции и несчастным случаям.

• ГОСТ 12.2.010-75 (ССБТ): Устанавливает общие требования безопасности. Особое внимание уделяется надежности крепления сменного рабочего инструмента (пики, долота) — вылет оснастки под давлением недопустим.
• ПОТ РО-14000-001-98 (Правила по охране труда):
  • Регламентирует обязательное использование средств индивидуальной защиты (СИЗ): антивибрационные рукавицы, очки, наушники.
  • Запрещает работу с инструментом при давлении, превышающем паспортное более чем на 10%.
  • Требует наличия запорной арматуры непосредственно перед инструментом для быстрого отключения в аварийной ситуации.

Критические точки контроля для инженера и закупщика:

1. Подготовка воздуха: наличие влагомаслоотделителей и лубрикаторов желательно. Вода в системе высокого давления работает как абразив, воздействуя на ударный механизм.
2. Рукава и соединения: недопустимо использование кустарных хомутов (проволоки) для крепления шлангов. Используйте только сертифицированные быстроразъемные соединения и обжимные муфты, соответствующие классу давления.

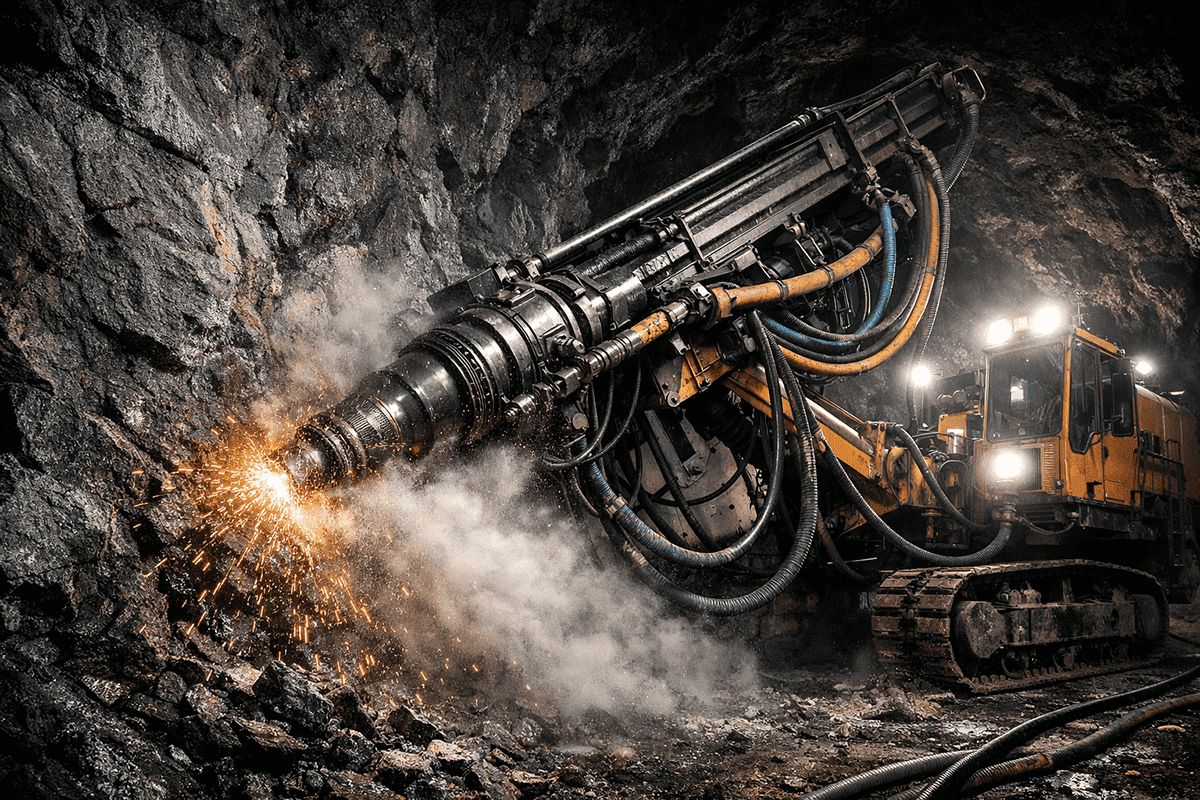

Инструмент высокого давления незаменим при работе с гранитом и проходке тоннелей.

Заключение

Грамотная классификация пневмоударного инструмента — это не просто теория, а база для экономической эффективности предприятия. Использование инструмента среднего давления там, где требуется высокое, приведет к затягиванию сроков. Обратная ситуация — к неоправданному перерасходу энергии и рискам для персонала.

Рекомендация: Перед закупкой проведите аудит вашей компрессорной системы и четко определите задачи. Сверяйтесь с паспортом изделия и нормами ГОСТ, чтобы обеспечить безопасную и бесперебойную работу.
