Пневмоударный инструмент DHD и QL: отличия и преимущества

Пневмоударник (DTH hammer) — основной исполнительный орган буровых станков на открытых карьерах, обеспечивающий эффективное разрушение крепких пород. Среди многообразия стандартов хвостовиков (шанков) самую высокую востребованность на буровзрывных работах получили DHD и QL. Оба типа одинаково надежны и долговечны. Однако их конструктивные различия формируют уникальные физические характеристики, определяющие сильные стороны каждого инструмента при работе в конкретных геологических условиях.

Что такое шанк DHD и QL

Шанк (хвостовик) — это соединительный элемент, который передает энергию удара от поршня пневмоударника к буровой коронке, а также обеспечивает вращение инструмента за счет шлицевого зацепления.

Исторически эти стандарты были разработаны ведущими мировыми производителями. Серия DHD (Down-Hole Drill) изначально создавалась инженерами Ingersoll-Rand, а впоследствии стала основным стандартом для инструмента Sandvik. В свою очередь, хвостовики QL (Quantum Leap) — это запатентованная разработка Epiroc (ранее Atlas Copco). Сегодня, когда оригинальные бренды ушли с рынка, предприятия активно ищут им замену. Наши аналоги китайского производства являются высококачественной альтернативой, сохраняя 100% совместимость и не уступая оригиналам в ресурсе.

Конструктивные отличия и технические характеристики

Чтобы понять главные отличия DHD и QL, необходимо рассмотреть их внутреннюю архитектуру и параметры работы при стандартном давлении компрессора (18–25 бар).

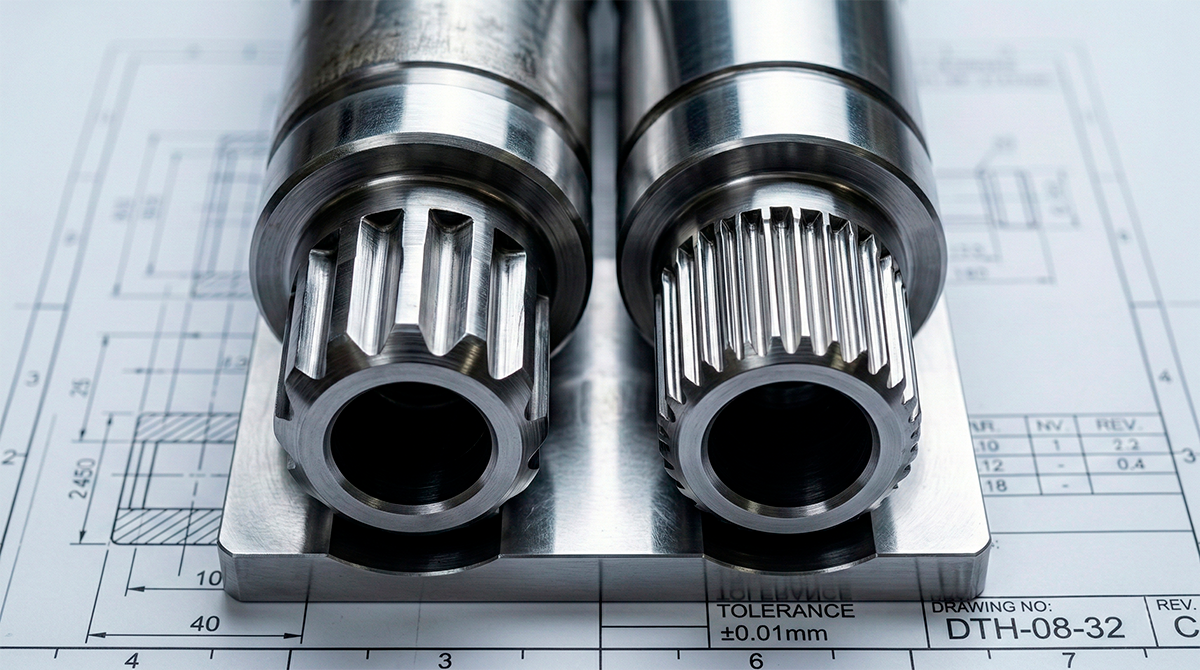

Шлицевые соединения шанка DHD и шанка QL

Конструкция хвостовика напрямую диктует внутреннее устройство молотка. Шанк DHD подразумевает использование более короткого и тяжелого поршня. При давлении 18–25 бар он наносит акцентированные, массивные удары. Удельный расход воздуха здесь оптимизирован под максимальную энергию единичного удара.

В то же время QL пневмоударник работает с более длинным поршнем. Усовершенствованная система распределения воздуха позволяет увеличить частоту ударов. При аналогичном расходе воздуха на компрессорной станции (18–25 бар), QL дробит породу быстрее за счет количества соударений, при этом энергия каждого отдельного удара может быть чуть ниже, чем у DHD.

Преимущества пневмоударного инструмента серии DHD

Пневмоударный инструмент DHD показывает отличные результаты в условиях сильной трещиноватости и неоднородности массивов. К его главным достоинствам относятся:

• Высокая энергия единичного удара. Благодаря массивному поршню, инструмент легко справляется с твердыми монолитными включениями при добыче руды и щебня.
• Простота и ремонтопригодность. Классическая архитектура делает обслуживание молотка в условиях карьера быстрым и понятным для механиков.
• Стабильная работа на средних компрессорах. DTH hammer DHD прощает небольшие перепады давления и загрязнения в воздушной магистрали.
• Универсальность. Это самый массовый стандарт в мире — подобрать трубы, переходники и буровые коронки DHD не составляет труда.

Преимущества пневмоударников серии QL

В то же время, пневмоударные молотки QL особенно эффективны в условиях глубоких скважин и при работе с абразивными породами. Их сильные стороны:

• Высокая частота ударов. Увеличенное количество ударов в минуту обеспечивает очень плавное и быстрое бурение в однородных скальных массивах.
• Сверхнадежное шлицевое соединение. 12 и более шлицев равномерно распределяют крутящий момент от ротора бурового станка, что минимизирует риск обрыва хвостовика. Это делает аналог Atlas Copco QL идеальным для мощных станков.
• Оптимизированная продувка. Сложная геометрия воздухораспределения обеспечивает отличный вынос бурового шлама на поверхность даже на больших глубинах.
• Меньшая ударная нагрузка на твердосплавные зубки. За счет высокой частоты при меньшей массе удара, штыри коронки изнашиваются более равномерно.

Реальный опыт применения: кейс повышения проходки

На одном из карьеров Свердловской области (район Краснотурьинска) подрядчик буровзрывных работ столкнулся с резким падением ресурса инструмента. Ранее заказчик эксплуатировал оригинальные буровые коронки Zega. Со временем показатели критически ухудшились: проходка упала до 300 погонных метров на одну коронку, хотя ранее геологическая норма составляла не менее 600 п.м.

Для решения проблемы мы организовали промышленные испытания наших высококачественных аналогов. На карьер были поставлены буровые коронки DHD350-152 FF/SP (сочетание сферических и баллистических твердосплавных штырей).

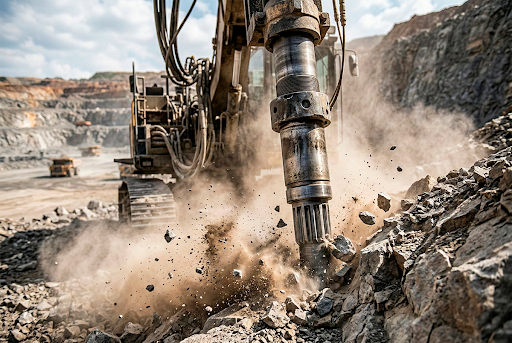

Реальный опыт бурения крепких пород пневмоударником DHD

В идентичных горно-геологических условиях наш инструмент показал ресурс минимум в 1 016 погонных метров. Проходка DHD350 превысила показатели конкурентов более чем в 3 раза. Результат — полное снижение себестоимости метра бурения и переход предприятия на постоянные поставки молотков и коронок DHD-серии нашего производства.

Как выбрать между DHD и QL

При выборе между стандартами важно понимать, что нет «лучшего» или «худшего» инструмента — есть подходящий под ваши задачи. Чтобы принять верное решение, необходимо учитывать:

1. Тип и крепость породы. Для вязких и сильно трещиноватых пород отлично подойдет тяжелый удар DHD. Для однородных, но очень твердых гранитов высокая частота QL60 даст более быструю проходку.
2. Параметры бурового станка. Усилие подачи и крутящий момент вращателя. Если ротор выдает экстремальный крутящий момент, многошлицевой хвостовик QL лучше справится с нагрузкой.
3. Характеристики компрессора. Рабочее давление и объем подаваемого воздуха (м³/мин) определяют, сможет ли поршень раскрыть свой потенциал.

Лучший способ — прислать нам параметры вашего бурового станка и компрессора, мы подберем оба варианта и сравним расчетную стоимость метра проходки.

Заключение

Выбор между DHD и QL сводится к грамотному расчету кинематики бурения под конкретный карьер. Наши высококачественные аналоги китайского производства — это проверенная и экономически выгодная замена ушедшим оригиналам Sandvik и Atlas Copco. Мы поставляем надежный пневмоударный инструмент, который не уступает европейским брендам по ресурсу и скорости бурения.

Свяжитесь с нашими техническими специалистами: мы готовы подобрать молотки и коронки под ваш станок и провести тестовое бурение на вашем объекте, чтобы подтвердить заявленные цифры на практике.
