Ключевой компонент вращателя буровой установки УРБ 2А2, передающий крутящий момент от редуктора к буровому инструменту. Обеспечивает фиксацию патрона для труб и воспринимает осевые/радиальные нагрузки при бурении.

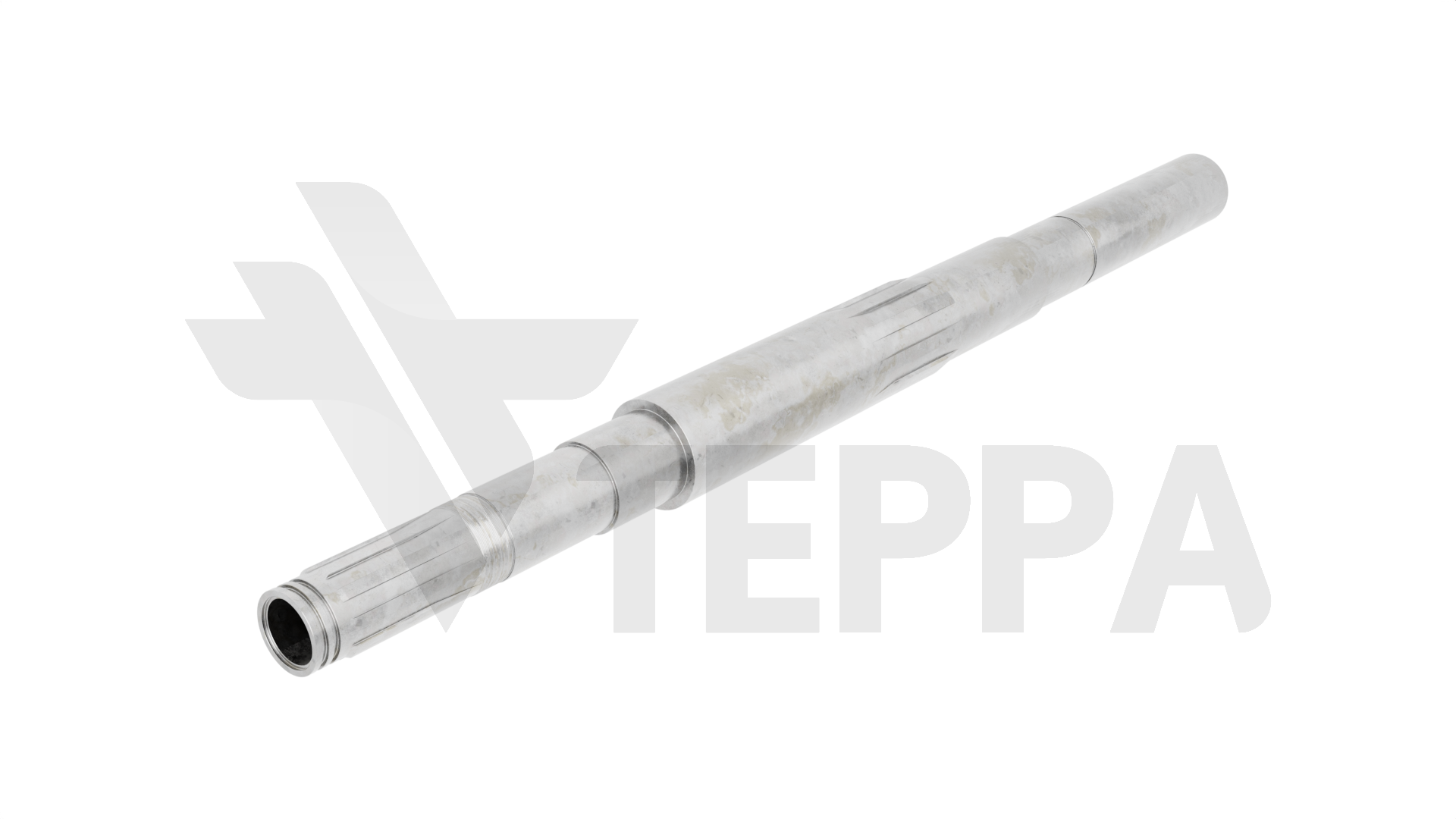

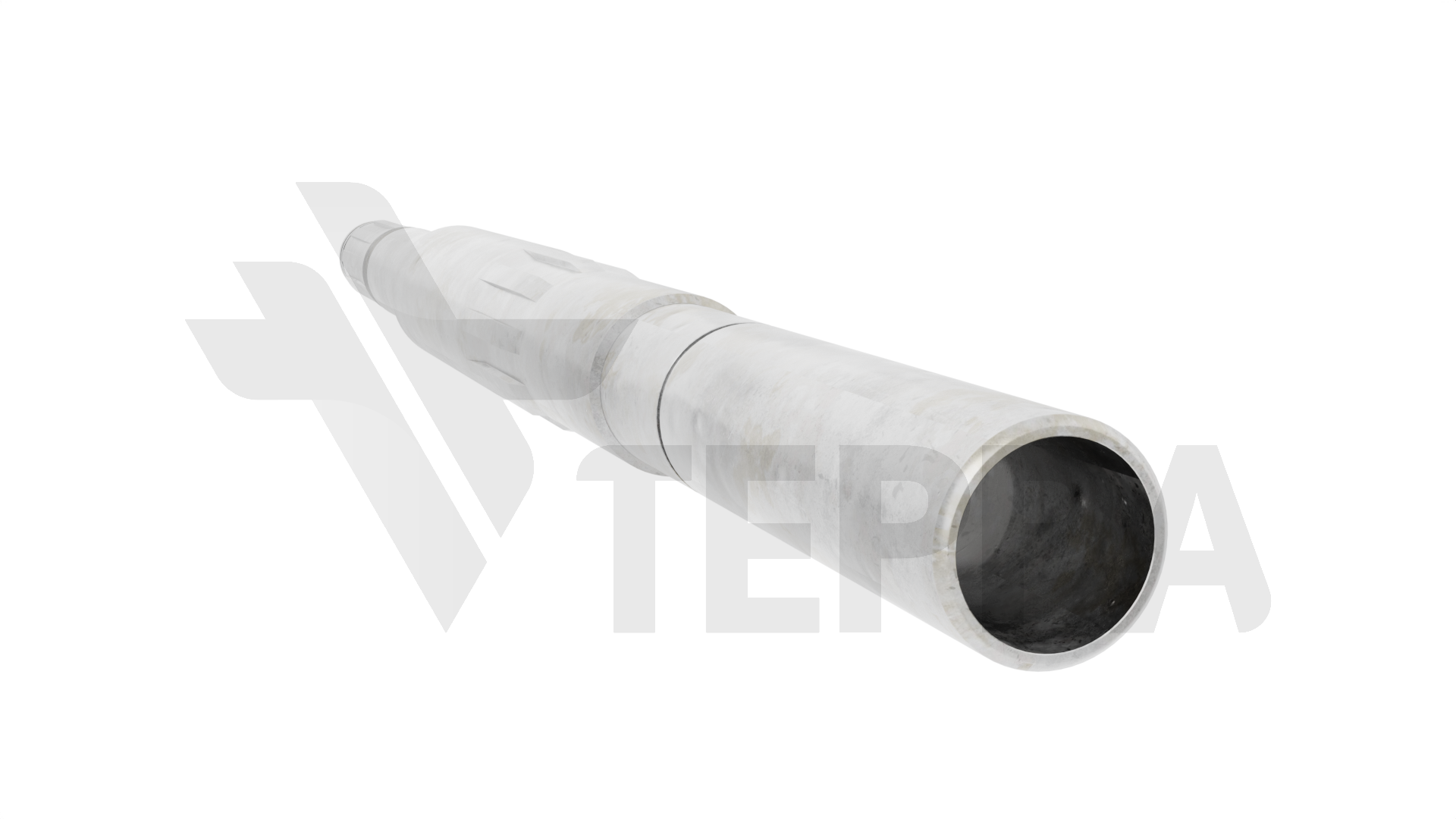

Вал шпинделя 2-37-51-2 — кованый стальной вал с шлицевым соединением и резьбой для крепления патрона. Работает в паре с коническими подшипниками (типа 8314 ГОСТ 5721-75), обеспечивая точное центрирование инструмента.
Конструктивные особенности:
Шлицы прямобочные 10×112×120 — передают крутящий момент до 4 кН·м без проскальзывания.
Резьба М145×3 — для фиксации патрона 2-37-52.
Канавки под стопорные кольца — предотвращают осевое смещение подшипников.
Упорные бурты — распределяют нагрузку при подаче на забой.
Применение:
Замена изношенного вала в редукторе вращателя 2-37Г-00 (УРБ 2А2/2А2Д).
Восстановление узла после деформации или повреждения шлицев.
