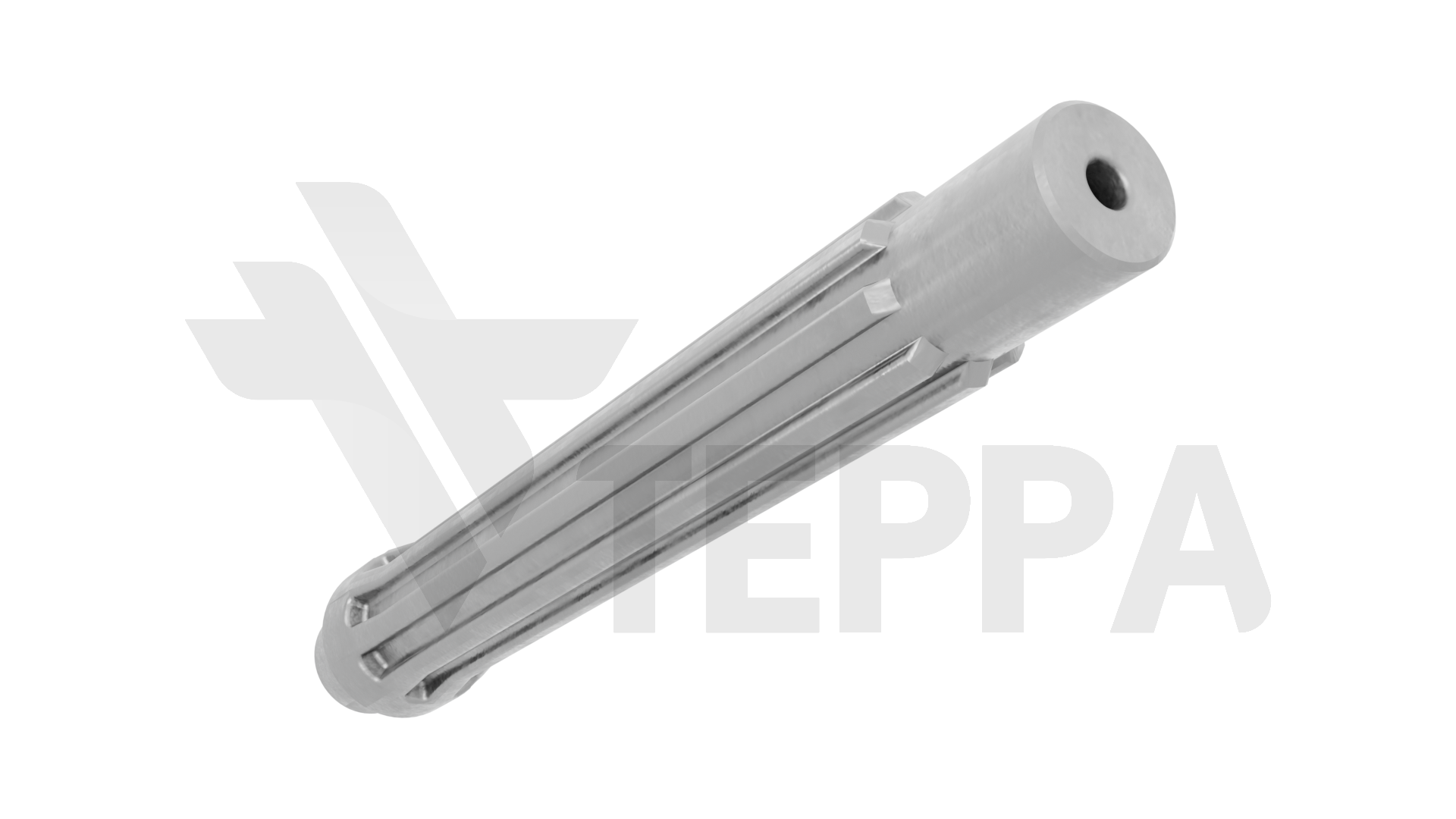

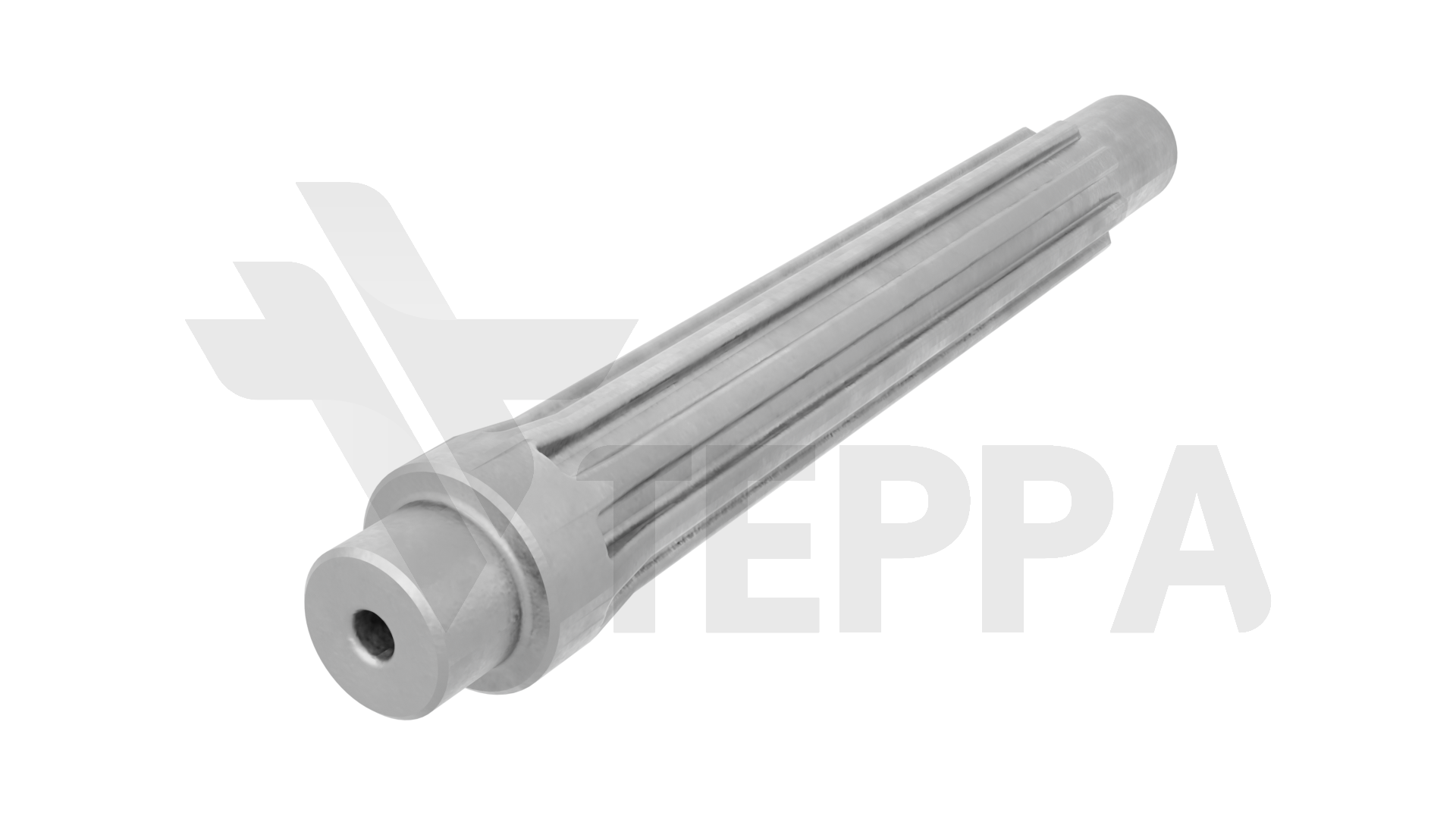

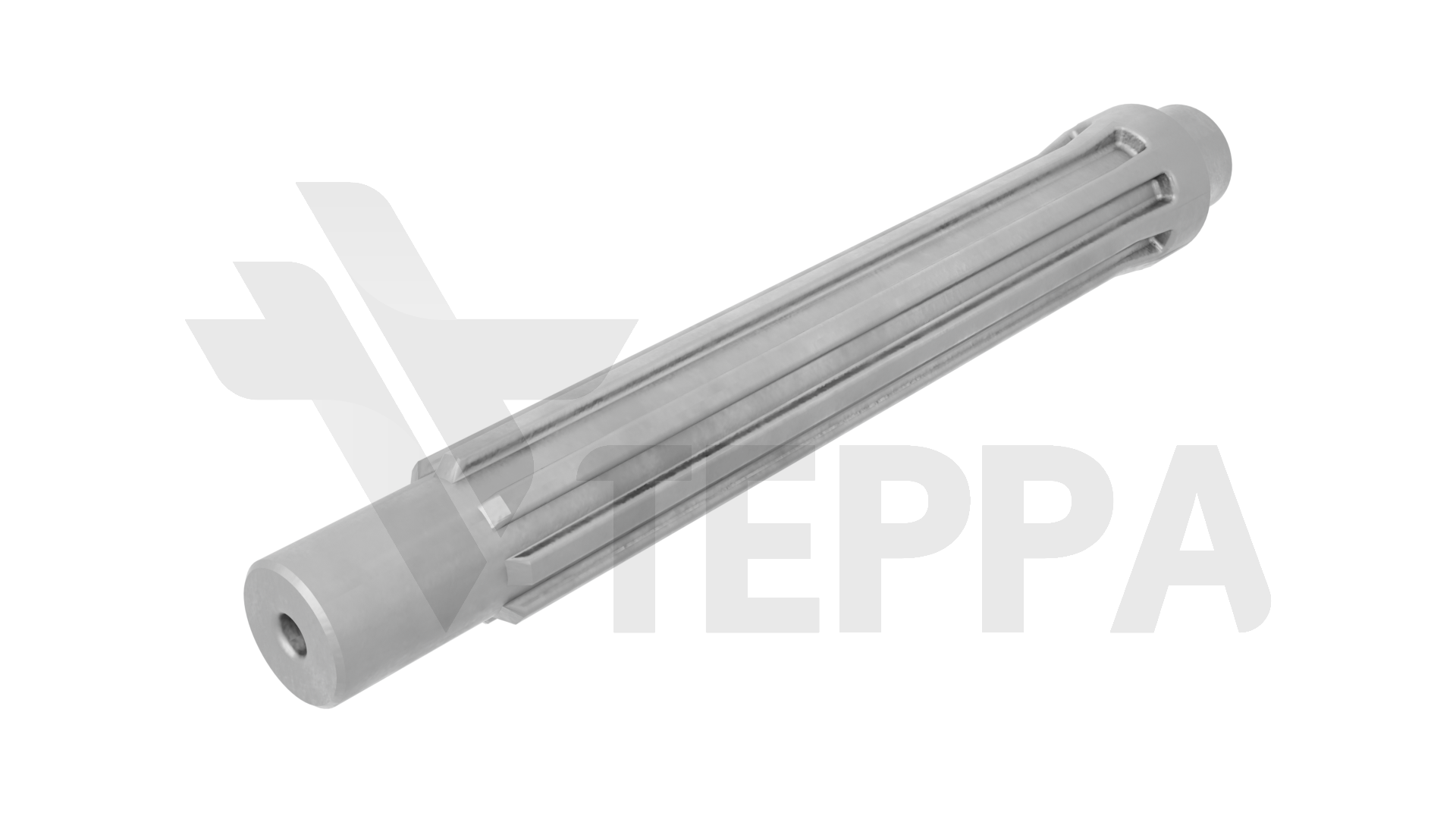

Вал вторичный 2-37-135-2

Вал вторичный 2-37-135-2

Промежуточный компонент редуктора вращателя УРБ 2А2, передающий крутящий момент от первичного вала к шпинделю. Обеспечивает синхронизацию работы шестерен при переключении скоростей и нагрузках до 4 кН·м.

Материал - Сталь 40Х (ГОСТ 4543-71)
Термообработка - Закалка ТВЧ до HRC 45–50
Ресурс - 5000 моточасов (при смазке И-40А)
Артикул - Т10763
Номер по каталогу - 2-37-135-2
Купить

Стоимость по запросу

параметры

Характеристики:

Материал
Сталь 40Х (ГОСТ 4543-71)
Термообработка
Закалка ТВЧ до HRC 45–50
Ресурс
5000 моточасов (при смазке И-40А)
Артикул
Т10763
Номер по каталогу
2-37-135-2

Описание:

Вал 2-37-135-2 — кованый стальной вал с фиксированными шестернями и шлицами для блокировки с муфтой переключения. Работает в паре с коническими подшипниками (типа 308 ГОСТ), воспринимая радиальные и осевые нагрузки.

Конструктивные особенности:

  • Шестерня z=38 (модуль 8 мм) — жестко зафиксирована на валу, передает крутящий момент на шпиндель.

  • Шлицы 10×102×112 — обеспечивают подвижное соединение с муфтой переключения.

  • Упорные бурты — фиксируют подшипники 308, предотвращая осевое смещение.

  • Цапфы Ø60 мм — шлифованные поверхности под посадку подшипников.

Применение:

  • Интеграция в редукторы вращателей 2-37Г-00/2-37В-00-01 (УРБ 2А2, УРБ 2Д3).

  • Замена при износе шестерен, задирах шлицев или деформации вала > 0.3 мм.
